Artec Ray II
Artec Ray의 업그레이드 모델
전문적이고 높은 정확도의 광대역 3D 스캐너
빠른 스캔 속도
1.7분 내에 최고 해상도로 스캔할 수 있습니다.
높은 3D 화소
10m 거리에서 1.9mm의 3D 포인트 정확도로 데이터를 얻을 수 있습니다.
텍스쳐 화소
10m 거리에서 3mm의 해상도를 제공합니다.

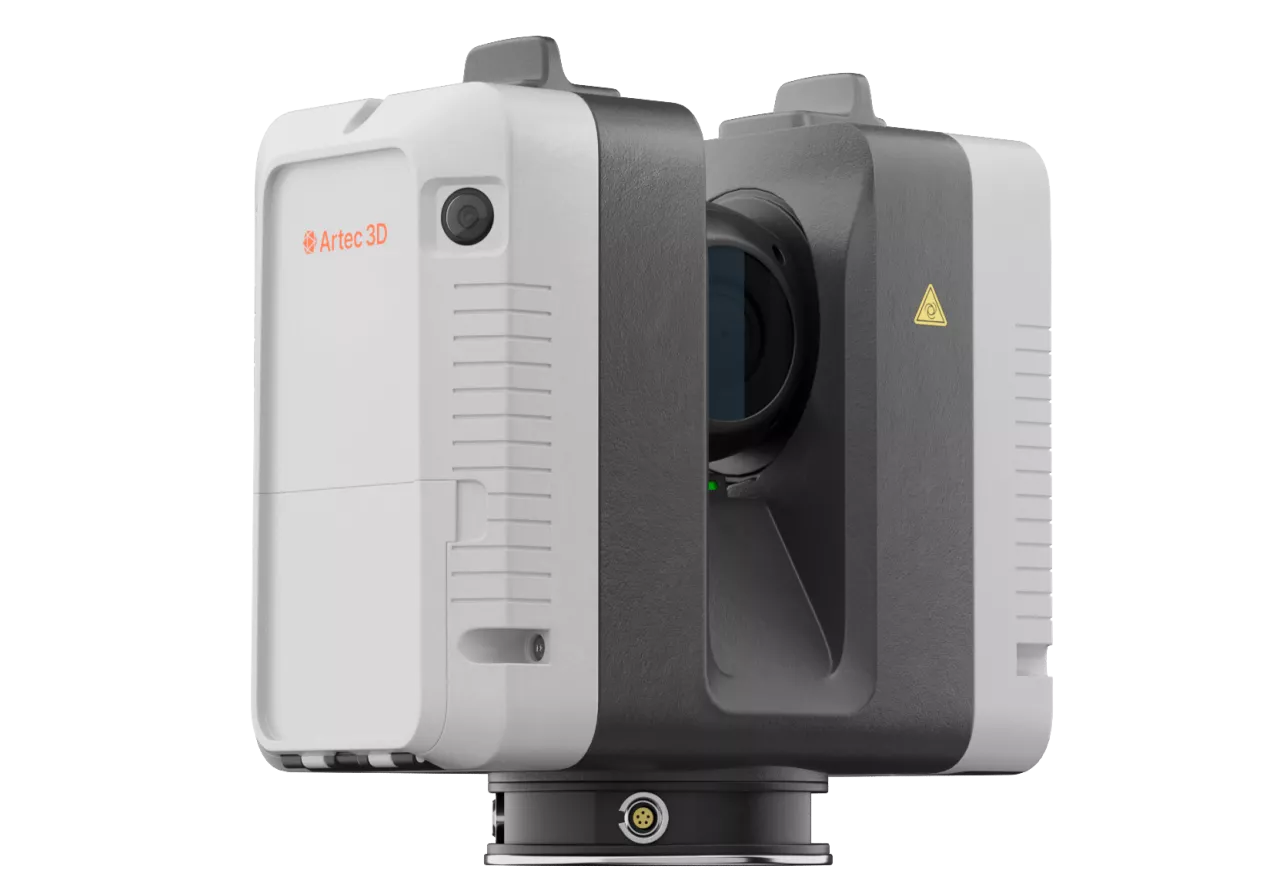

Artec Ray II
고정밀도의 장거리 무선 Ray II 레이저 3D 스캐너는 대형 및 초대형 물체, 장면 또는 영역을 최대 130m 떨어진 곳에서도 정밀하고 신속하게 스캔할 수 있는 도구입니다. 이 솔루션은 높은 전문 표준과 동급 최고의 각도 정확도를 제공하여 3D 포인트의 정확도를 확보할 수 있습니다.
이 전문 LIDAR 솔루션은 풍력 터빈, 선박 프로펠러, 비행기, 교량, 공장 바닥, 법의학 현장, 고고학 유적지와 같은 거대한 물체를 정밀하게 캡처하기에 이상적입니다. 응용 분야는 리버스 엔지니어링, 검사, 디지털 트윈 구축, 범죄 현장 기록, 토목 인프라 평가 등 다양합니다. 이 솔루션은 최고 품질의 3D 스캔을 생성하여 실제와 거의 구분할 수 없는 결과물을 제공합니다.
무선 Ray II는 가벼우면서 휴대성이 뛰어나기 때문에 필요한 장소로 쉽게 이동할 수 있습니다. 차량의 경우 몇 분 내에 캡처할 수 있고, 항공기 및 실제 크기의 건물은 단 몇 시간 만에도 캡처할 수 있습니다.
초고속 및 장거리
정확도가 높은 Ray II가 어떻게 디테일을 하나도 놓치지 않고 초대형 물체와 공간을 캡처하는지 알아보십시오.
계측 등급 정밀도
Artec Ray II는 높은 3D 포인트 정확도와 동급 최고의 각도 정확도로 스캔합니다.
10m에서 3D 포인트 정확도
20m에서 3D 포인트 정확도
40m에서 3D 포인트 정확도
각도 정확도
범위 정확도
범위 노이즈
1.9mm
2.9mm
5.3mm
10m에서 0.87mm
1.0mm + 10ppm
10m에서 0.4mm – 20m에서 0.5mm
확인 및 조정
장치가 완벽하게 보정되지 않은 경우 스캐너는 주변을 스캔하여 자동으로 보정하거나 추가 작업이 필요한 경우 알려줍니다.
정확도 인증서
스캐너가 사양 범위에 들어가는 것으로 확인되었으니 안심하고 스캔하십시오.
적합성 선언
이 스캐너는 엄격한 테스트를 거쳤으며 11개의 유럽 안전 표준 필수 목록을 준수함을 보증합니다.
화려한 텍스처
Ray II의 36 MP 3-카메라 시스템은 뛰어난 HDR 텍스처로 가장 작은 표면 불규칙성도 감지할 수 있습니다.
실제와 같은 복제본
유산 보존에서 Ray Il를 통해 실제와 같은 색상으로 모든 디테일을 재현할 수 있습니다.
중요한 증거를 위해
법의학 응용 분야에서 향상된 색상 정확도는 혈흔과 같은 중요한 증거를 식별하는 데 도움이 됩니다.
신속성 및 편의성
Artec Ray II는 초당 200만 포인트의 놀라운 속도로 데이터를 캡처합니다.
12mm
0.4분
1.4분
해상도
텍스처 없음
텍스처 있음
3mm
1.7분
2.7분
6mm
0.85분
1.9분
포괄적인 광대역 스캔
광대역 3D 스캐너 Ray II를 사용하면 360°~300°의 넓은 시야를 통해 0.5~130m 떨어진 곳에서 높은 정확도와 우수한 품질로 물체를 유연하게 스캔할 수 있습니다.
온보드 제어
휴대성 및 빠른 설치
직관적인 Ray II를 통해 번거로움 없는 스캔이 가능합니다. 온보드에서 기본 기능에 액세스할 수 있으므로 버튼을 누르기만 하면 되며 컴퓨터나 기타 외부 장치가 필요하지 않습니다.
삼각대를 포함해 무게가 5kg에 불과한 Ray II 3D 스캐너는 표적이 필요하지 않으며 단 몇 초 만에 완벽하게 설치할 수 있습니다.
원격 스캐닝
사용자가 접근할 수 없는 곳에 있거나 안전하게 있을 수 없는 높이에 있는 대형 물체를 스캔할 때 Artec Remote App을 사용하여 원거리에서 쉽게 스캐너를 제어할 수 있습니다.
연속 전원 공급 배터리 시스템
두 개의 핫스왑(hot-swap) 가능 배터리와 두 개의 대기 배터리로 구동되는 3D 레이저 스캐너 Ray II는 8시간 동안 스캔할 수 있습니다. 시간이 더 필요하십니까? 스캔하는 동안 충전하고 정지 시간 없이 교체하십시오.
온보드에서 실시간 정합
Ray II의 시각적 관성 시스템(VIS), 고도계, 나침반 및 글로벌 항법 위성 시스템(GNSS)을 비롯하여 직관적인 3D 공간 내비게이션을 위한 기능 추적 및 고급 알고리즘을 통해 스캐너의 움직임을 실시간으로 추적할 수 있습니다.
방수 및 방진: IP54 (IEC 60529)
입자나 습기가 장치에 들어가지 않도록 설계된 Ray II의 방수 및 방진 기능을 통해 스캐너를 보호하고 작업을 안전하게 유지할 수 있습니다.
움직이는 물체의 자동 제거
Ray II는 장면에 들어오거나 나갈 수 있는 움직이는 물체를 스마트하게 자동 제거하여 캡처된 모든 데이터를 정확히 필요한 것에 집중시켜 줍니다.
Leo와 완벽한 조화
무선 방식의 강력한 Artec Leo와 함께 최적의 조합을 이루어 대형 또는 초대형 물체를 높은 정확도와 전체 범위로 빠르게 스캔할 수 있습니다.
강력한 결합
두 개의 스마트한 무선 스캐너의 탁월한 조합: 넓은 영역과 대형 물체를 위한 Artec Ray II의 범위와 속도, 특정 영역과 각도를 위한 휴대용 Artec Leo.
모든 Artec 3D 스캐너
Ray II는 또한 다른 모든 Artec 3D 스캐너와 몇 초 만에 통합됩니다.
Scan-to-CAD 내보내기
Artec Studio에 업로드하여 스캔을 정확하게 배치하고 CAD 기본 요소에 맞춘 다음 SOLIDWORKS 또는 기타 CAD 소프트웨어로 내보내거나 검사의 경우 심층 보고서를 위해 Geomagic Control X로 직접 내보냅니다.
