Geomagic Design X
3D 스캔 데이터를 기능 기반 및 편집 가능한 솔리드 CAD 모델로 변환하는 업계 최고의
리버스 엔지니어링 소프트웨어입니다.
리버스 엔지니어링의 원활한 수행
적층 제조
위상적으로 최적화된 부품에 대한 초기 설계 아이디어를 활용하고 CAD에서 추가로 편집하고 사용할 수 있는 기능 기반 결과물을 생성하십시오.
재제조 및 유지보수
3D 스캔 데이터를 사용하여 긴급 상황 발생 시 고가의 중장비용 교체 부품 및 예비 부품을 제조하고 이들 부품이 효율적으로 작동하도록 하십시오.
제품 설계
리버스 엔지니어링을 활용하여 기성 부품 및 조립품을 맞춤형 설계 부품과 결합하여 출시 시간을 단축하십시오.
프로토타이핑
일반적으로 폼, 판지 또는 모델링 점토를 사용하여 만드는 수작업 프로토타입을 디지털화하여 생산 준비가 된 설계를 빠르게 생성하십시오.
완벽한 리버스 엔지니어링 소프트웨어
업계 최고의 Artec 3D 스캐닝 하드웨어 및 소프트웨어와 결합된 Geomagic Design X는 메시 또는 포인트 클라우드 데이터를 기록 기반 CAD 모델로 빠른 시간 내에 높은 정밀도로 변환할 수 있는 광범위한 scan-to-CAD 도구 세트를 제공합니다.
완벽한 Scan-to-CAD 솔루션
Artec 3D 스캐너와 Geomagic Design X를 사용하여 사실상 거의 모든 것을 더 빠르고 정확하고 안정적으로 리버스 엔지니어링하십시오. 스캔 데이터를 스캔, 처리하고 Design X로 내보내 제조 및 시뮬레이션을 위한 견고한 기능 기반 CAD 모델을 생성하십시오.
1단계: 하나 이상의 Artec 3D 스캐너로 개체 캡처
모델에서 요구되거나 얻으려는 정확도와 해상도에 따라 Artec의 휴대용, 데스크톱 또는 삼각대 기반 3D 스캐너 중 하나를 사용하여 개체를 스캔할 수 있습니다. 개체가 특히 복잡한 경우 여러 스캐너를 사용하고 캡처한 데이터를 당사의 스캐닝 및 처리 소프트웨어인 Artec Studio에서 병합할 수 있습니다.
2단계: Artec Studio에서 데이터 처리, 정제 및 최적화
스캐닝이 완료되면 다음 단계는 Artec Studio에서 데이터를 처리하는 것이며, 여기에서 캡처된 모든 프레임은 서로 정밀하게 정렬되고 정확하고 매우 세부적인 3D 모델로 융합됩니다. 필요한 경우 메시 최적화 및 복구 도구를 사용하여 모델을 더욱 세분화할 수 있습니다. 작업 중인 데이터를 단순화하고 전역 좌표계에 정렬하기 위해 다각형 수를 줄여야 할 수도 있습니다. 그런 다음 Artec Studio에서 Design X로 직접 모델을 내보낼 수 있습니다.
3단계: Design X에서 기능 기반 CAD 모델 생성

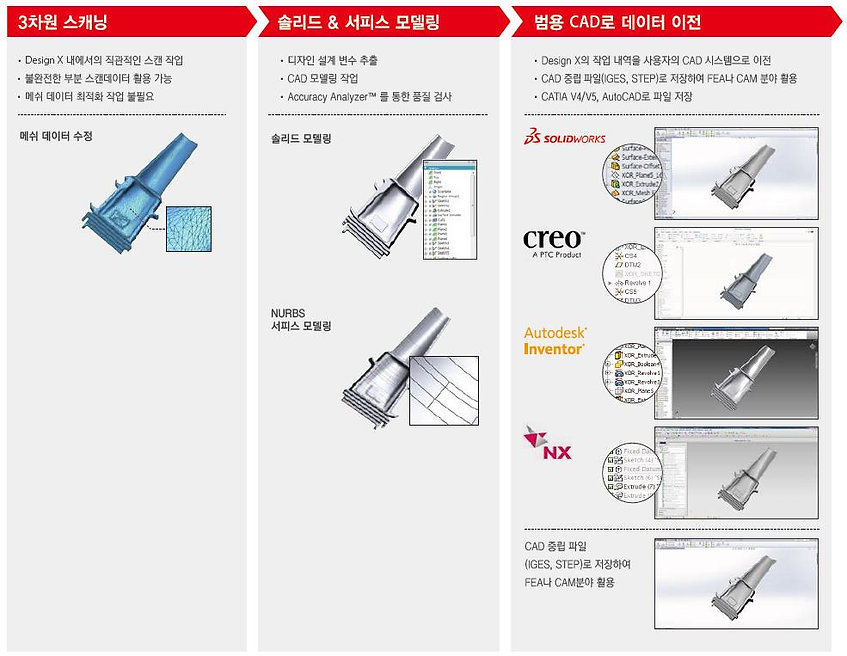

Design X에서 메시는 솔리드 CAD 모델로 리버스 엔지니어링될 준비가 됩니다. 모델의 복잡성과 모양에 따라 다음과 같은 여러 작업 흐름이 하나 이상 필요할 수 있습니다.
4단계: 제조 또는 시뮬레이션을 위해 최종 CAD 모델 내보내기
최종 CAD 작업용 모델은 Accuracy Analyzer를 사용하여 메시와 비교한 다음 SOLIDWORKS, Catia, Autodesk Inventor 등과 같은 널리 사용되는 CAD 플랫폼으로 내보낼 수 있습니다.
-
원뿔, 원통, 평면 등과 같은 솔리드 또는 표면 형상의 메시 분할 및 추출
-
2D 또는 3D 단면을 만들고 표준 CAD 도구(압출,회전 등)를 사용하여 형상학적 특징 생성
-
작업 중인 물체가 유기적이고 자유형의 모양인 경우 자동 서피싱(auto-surfacing)
